Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Questt
Chứng nhận: ISO
Số mô hình: QA-F3000H
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: negotiable
chi tiết đóng gói: Hộp gỗ
Thời gian giao hàng: 30-53 ngày
Điều khoản thanh toán: T / T, Western Union, L / C
Khả năng cung cấp: 530 bộ mỗi năm
Tia laze: |
Truyền sợi quang |
Công suất laser: |
3 KW |
Ứng dụng: |
Dập tắt lớp phủ |
Làm mát: |
Hệ thống làm mát bằng nước |
Tự động hóa: |
với cánh tay robot |
Hệ thống năng lượng: |
Cho ăn tự động |
Tia laze: |
Truyền sợi quang |
Công suất laser: |
3 KW |
Ứng dụng: |
Dập tắt lớp phủ |
Làm mát: |
Hệ thống làm mát bằng nước |
Tự động hóa: |
với cánh tay robot |
Hệ thống năng lượng: |
Cho ăn tự động |

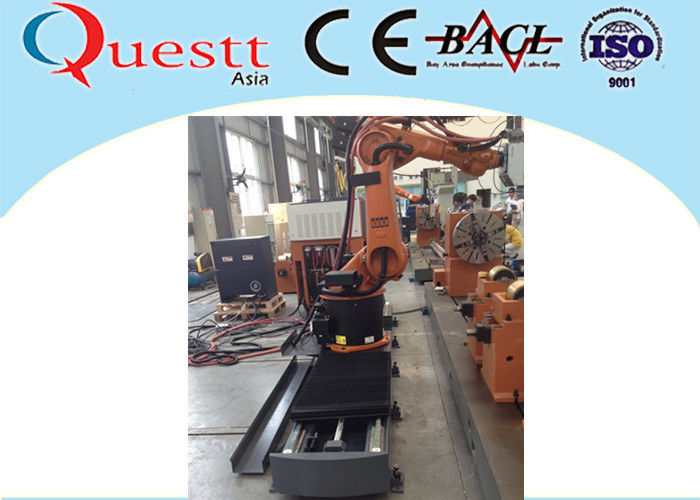

Hệ thống máy ốp bằng sợi quang 3KW để dập tắt quạt trục trục chính khuôn
Sự miêu tả
Tấm ốp laze là một công nghệ sửa đổi bề mặt mới.Đó là thông qua bề mặt của chất nền được bổ sung vật liệu ốp và việc sử dụng mật độ năng lượng cao của chùm tia laze chiếu vào bề mặt của lớp vật liệu cơ bản với phương pháp nấu chảy và trong quá trình hình thành bề mặt cơ sở và sự kết hợp luyện kim của nó thêm lớp vật liệu ốp.
Tất cả các bộ phận được sắp xếp trong nắp bảo vệ.Các van động cơ đến từ hệ thống cấp liệu rung động và lưu trữ từng cái một trên băng tải cho hệ thống lấy hàng.Sau đó, hệ thống chọn nắm một van động cơ đến khu vực bàn làm việc ốp, bộ cố định kẹp van động cơ và quay, Đồng thời hệ thống gửi bột đưa bột ra và tia laser đi ra để làm lớp phủ.Sau khi ốp xong, bộ cố định bị lỏng mâm cặp và van tụt xuống bình.
Các ứng dụng tiêu biểu
khuôn ô tô, máy khai thác mỏ, máy than, máy hóa dầu, máy phát điện, máy cán và các bộ phận cơ khí lớn khác.
Thông số kỹ thuật
| Mục | Tham số |
| Tia laze | Truyền sợi quang |
| Dải công suất đầu ra | 2-6kW |
| Ổn định nguồn điện | ± 2% |
| Tỷ lệ chuyển đổi điện quang | ≥40% |
| Bước sóng laser | 980nm ± 10nm |
| Bước sóng đầu ra | CW |
| Điện áp đầu vào | 380V 3 pha năm dây @ 50Hz |
Bộ nạp bột kiểu ống nhòm HGSF-2A là do khay nạp bột định lượng khí vận chuyển bộ nạp bột.Độ cao lặp lại của bột cho ăn là ± 2%, có khả năng cung cấp nhiều kích thước hạt khác nhau để đáp ứng bột hợp kim phủ chung trong nước.
| Giao diện sợi quang | LLK | |
| Khoảng cách chuẩn trực | 100 | mm |
| Khoảng cách lấy nét | 300 | mm |
| Bước sóng | 940-1080 | nm |
| tỷ lệ tối đa | 97 | % |
| Màn khí (bằng chứng) | Đúng | |
| Vòi cấp bột | COAX 8 | IWS |
| Loại gửi bột | Hình khuyên đồng tâm | |
| Động lực gửi bột | Gas Carry | |
| Hệ thống làm mát | Nước làm mát | |
| Kích thước hạt | 20-90 | Ừm |
| Tốc độ gửi bột | 2-50 | g / phút |
| Bột sendin | 1-2,5 | mm |
| Khoảng cách làm việc | 13-25mm |
Bàn quay ngang và Đồ gá nghiêng 2D
| vật phẩm | Thông số kỹ thuật |
| 1, Trục tuyến tính của rô bốt | |
| Phạm vi trượt tuyến tính của rô bốt | 2500mm |
| Tốc độ trượt tuyến tính của rô bốt | 0-5000mm / phút |
| Cơ chế truyền trượt tuyến tính của robot | Giá đỡ và bánh răng |
| Động cơ trục tuyến tính rô bốt và trình điều khiển | Động cơ Servo KUKA và trình điều khiển |
| 2, Trục xoay, bàn làm việc T và ụ | |
| Vị trí hộp đầu trục quay | Nằm ngang |
| Tải trọng quay ngang | 5T (tải chân chuck), 20T (tải con lăn) |
| Tải quay dọc | 1T |
| Chiều cao tâm hộp trục quay | 1000mm |
| Mâm cặp trục quay và các khuyên | Mâm cặp 4 hàm Φ630mm, khuyên đôi tiêu chuẩn |
| Tốc độ quay trục quay |
0-15rpm, Nhập chương trình robot, liên tục điều chỉnh |
| Kích thước bàn làm việc của máy | 9500 * 1200mm, bảng được đúc nguyên khối |
| Ụ và mẹo | Mẹo Taper = 60 ℃, Mở rộng cơ học 200mm |
| Lời khuyên Đường kính tay áo | Φ200mm |
| Trục lăn | 2 cái, con lăn bề mặt đồng |
| Động cơ trục quay và trình điều khiển | Động cơ Servo KUKA và trình điều khiển |
| 3, Trục xoay nhỏ, bàn làm việc T và ụ | |
| Vị trí hộp đầu trục quay | Dọc và ngang |
| Tải trọng quay ngang | 2T |
| Chiều cao tâm hộp trục quay | 760mm |
| Mâm cặp trục quay và các khuyên | Mâm cặp 3 hàm Φ500mm, khuyên đôi tiêu chuẩn |
| Tốc độ quay trục quay |
0-100rpm, Nhập chương trình rô bốt, liên tục điều chỉnh |
| Ụ và mẹo | Mẹo Taper = 60 ℃, Mở rộng cơ học 200mm |
| Lời khuyên Đường kính tay áo | Φ200mm |
| Trục lăn | 2 cái, con lăn bề mặt đồng |
| Đồ gá nghiêng 4,2D | |
| Trục chuyển động | Lật, xoay, trong đó trục quay sử dụng động cơ servo KUKA và truyền động |
| Đường kính mặt | Φ500mm |
| Đường kính chuck | Φ315mm, tự định tâm ba hàm |
| Góc lật | 0-90º |
Cấu hình
| Không | Tên | Mô hình | Định lượng | nhận xét |
| 1 | Thiết bị Laser | LDF4000-60 | 1 | |
| 3 | Đầu laze | 1 | ||
| 4 | Hệ thống gửi bột | 1 | ||
| 5 | Bàn làm việc quay | 1 | ||
| 6 | Thiết bị định vị | 1 | ||
| 7 | Người máy | KR60-3 | 1 | |
| số 8 | Bộ điều khiển chính | 1 | ||
| 9 | Điều khiển rô bốt | 1 | ||
| 10 | Hệ thống hấp thụ muội than | 1 |
Mẫu vật
Câu hỏi thường gặp
1 Hỏi: Chế độ bảo hành của máy ốp laze là gì?
A: Bảo hành là 2 năm, nhưng chúng tôi cung cấp dịch vụ sau bán hàng trọn đời.
2 Q: Thời hạn thanh toán của bạn là gì?
A: T / T, L / C, Westen Union, v.v.
3 Q: dịch vụ sau bán hàng của bạn là gì?
Đ: Các kỹ sư có thể cung cấp dịch vụ ở nước ngoài và chúng tôi cũng có thể cung cấp dịch vụ trực tuyến, sử dụng các công cụ trò chuyện trực tuyến như Whatsapp để trao đổi trực tiếp với khách hàng về mọi thắc mắc.
4 Q: Làm Thế Nào là chất lượng của máy?
A: Đức công nghệ cao với chất lượng tốt.
5 Q: Làm Thế Nào là hoạt động của máy?
A: Chúng tôi cung cấp hướng dẫn vận hành và video, hướng dẫn bạn cách vận hành máy.
Chúng tôi cũng có thể cử kỹ sư đến nhà máy của bạn để đào tạo.Hoặc bạn có thể gửi công nhân để được đào tạo trực tiếp tại nhà máy của chúng tôi.
