Giá rẻ Máy cắt laser cảm biến ô tô

Giá rẻ Máy cắt laser cảm biến ô tô để bán

Giới thiệu

Máy cắt laser được phát triển và sản xuất đặc biệt cho ngành công nghiệp mạch phim dày và mạch phim mỏng.Cắt nguồn (điều chỉnh điện trở) và cắt chủ động (điều chỉnh chức năng mạch) chủ yếu được sử dụng để cắt với độ chính xác cao của màng mỏng, màng dày, mạch tích hợp lai và các mô-đun điện tử khác nhau

Máy cắt laser do công ty chúng tôi sản xuất được phát triển độc lập từ hệ thống kiểm soát đo lường cốt lõi, hệ thống phần mềm, v.v. và có tất cả các quyền sở hữu trí tuệ độc lập, có thể cung cấp cho khách hàng các giải pháp ứng dụng cắt tỉa kháng tia laser toàn diện.

Mô hình thiết bị và hiệu suất

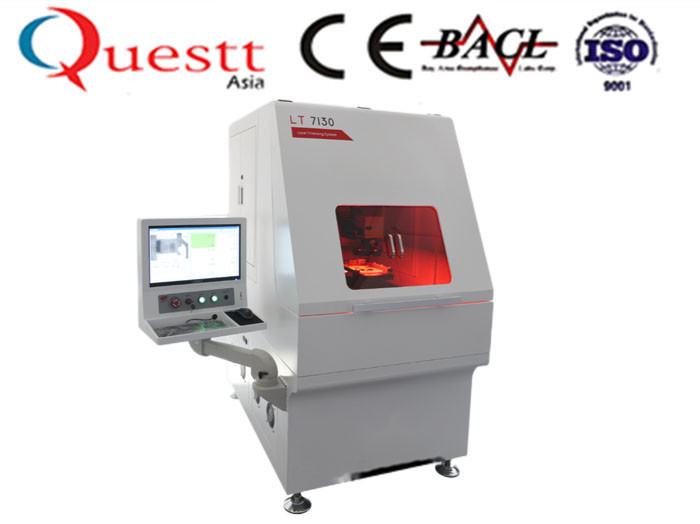

Máy cắt laser sê-ri LT7 là máy cắt tỉa chống tia laser loại cấu hình cao

Các sản phẩm dòng LT7 sử dụng tia laser đặc biệt tiên tiến để cắt laser.

Độ chính xác cao của điều chỉnh điện trở

• Toàn bộ máy có độ chính xác điều chỉnh điện trở cao, và độ chính xác điều chỉnh điện trở nhất quán và năng suất cao.
• lLT7 sử dụng tia laser đặc biệt để cắt bằng tia laser, cung cấp chùm tia laser với chất lượng chùm tia cao và độ rộng đường cực nhỏ, và hiệu ứng nhiệt laser nhỏ.
• Chế độ điều khiển chính xác độc đáo, công nghệ khai thác tốc độ biến thiên độc quyền.
• l Một loạt các chức năng cắt kiểu dao điều chỉnh điện trở.

Điều chỉnh điện trở nhanh chóng

• Phần mềm có chức năng điều chỉnh thô và cài đặt điều chỉnh tinh, có thể thiết lập mối quan hệ tỷ lệ giữa điều chỉnh thô và điều chỉnh tinh theo đặc điểm của điện trở, giúp cải thiện hiệu quả tốc độ điều chỉnh điện trở với tiền đề đảm bảo độ chính xác.
• - Thời gian đo tốc độ cao, thời gian đo đơn chỉ 25us.
• - Cơ chế lặp lại bước và độ chính xác cao: sử dụng nền tảng động cơ tuyến tính, tốc độ di chuyển và gia tốc nhanh;nó có thể nhận ra điều chỉnh điện trở một chu kỳ của nhiều mạch đơn vị.
• - Nâng bảng thăm dò tốc độ cao: cải thiện hiệu quả hiệu quả xử lý trong quá trình điều chỉnh điện trở theo chu kỳ của nhiều mạch đơn vị.

Chức năng mạnh mẽ

• lVới chức năng lập trình phần mềm mạnh mẽ trong ngành, nó có thể thích ứng với các điều chỉnh điện trở khác nhau và điều chỉnh chức năng của các mô-đun điện tử, đồng thời dễ dàng thực hiện các nhu cầu đặc biệt của khách hàng và hoạt động tự động cao.
• Ngoài phép đo điện trở và điện áp cơ bản, với các mô-đun đặc biệt bên ngoài, tín hiệu đo có thể là dòng điện, tần số, độ nghịch đảo và các tín hiệu khác.
• l Có thể thực hiện điều khiển tự động theo lập trình công suất laser, chuyển động, phạm vi đo, v.v.
• lProbe Z-axis, laser tiêu điểm chuyển động điều khiển động cơ tự động trục Z, có thể lập trình.
• Chức năng cơ sở dữ liệu mạnh mẽ, toàn bộ quá trình sản xuất được ghi lại và có thể theo dõi.
• l Chức năng cảnh báo các sản phẩm không đủ tiêu chuẩn có thể ngăn chặn một cách hiệu quả các sản phẩm không đạt chất lượng vào quy trình tiếp theo.
• lCác tọa độ định vị được thu thập trong thời gian thực thông qua hình ảnh, dễ vận hành và cải thiện độ chính xác định vị của sản phẩm.

Độ tin cậy và độ ổn định cao

• Các thành phần cốt lõi được nhập khẩu để đảm bảo chất lượng
• - Sử dụng bệ đá granit đặc biệt: Nó có thể làm giảm hiệu quả độ rung quán tính do khởi động, dừng và tăng tốc của bàn làm việc;đồng thời có thể duy trì sự ổn định nhiệt độ của máy.

Chi phí vận hành và bảo trì thấp

• Hiệu quả cao, tiêu thụ năng lượng thấp và tiết kiệm chi phí

Hiệu suất chuyển đổi điện quang của laser đạt 25% và mức tiêu thụ điện năng trung bình hàng ngày nhỏ hơn 10 độ, bằng 1/10 so với đèn flash truyền thống được bơm laser trạng thái rắn.Sử dụng lâu dài có thể giúp người dùng tiết kiệm nhiều năng lượng tiêu thụ, giảm lượng khí thải carbon, tuổi thọ lâu dài, hiệu suất cao Ổn định và không cần bảo trì, giảm thời gian chết.

Giải pháp tông đơ laze

Khi điện trở màng dày được sử dụng trong mô-đun điện tử, việc sửa đổi chức năng của mô-đun điện tử có thể được thực hiện bằng cách điều chỉnh sự thay đổi điện trở để tín hiệu đầu ra của mô-đun điện tử cũng thay đổi.

Cắt điện trở bằng laser thay đổi diện tích mặt cắt dẫn điện và chiều dài dẫn điện của thân điện trở, đồng thời có thể cắt bớt thân điện trở dưới giá trị điện trở mục tiêu đến phạm vi chính xác cần thiết.

Cấu hình chính của một thiết bị duy nhất

Thông số kỹ thuật

Hệ thống 1．Laser

• Bước sóng lLaser: 1064nm
• l Công suất laser trung bình: 6W @ 10KHZ (TEM00)
• lKích thước điểm điển hình: 30-40µm
• Chế độ lFocus: điều khiển chương trình máy tính

Hệ thống định vị chùm tia 2．Laser

• Phạm vi quét lLaser: 60mm X 60mm
• Lặp lại độ chính xác định vị: 2,5µm
• Độ phân giải chuyển động chùm tia lLaser: 1µm
• Tốc độ quét tối đa: 7000mm / s
• Phương pháp định vị: định vị có thể lập trình hoặc định vị tự động nhận dạng hình ảnh

3. Hệ thống giám sát hình ảnh

• Phương pháp giám sát: giám sát đồng trục bằng laser
• lCông nghệ phù hợp: công nghệ achromatic, laser và hình ảnh chồng chéo trong định dạng
• Trường quan sát theo dõi: 4-6mm (đường chéo)
• l Nguồn sáng: Đèn LED chiếu sáng

4. hệ thống đo lường

• Phương pháp đo điện trở l: thêm dòng điện để đo điện áp

Hệ thống bốn dây, hệ thống hai dây điều khiển chương trình máy tính

• Chế độ đo điện trở l: cài đặt chế độ ba tốc độ, điều khiển có thể lập trình
• Dải đo điện trở: 0,1Ω-100MΩ (độ phân giải 16bit)
• Độ chính xác đo điện trở:

0,1Ω <Rx <100Ω ± 0,02% + 0,5% / Rx

100Ω <Rx <100KΩ ± 0,02%

100KΩ <Rx <100MΩ ± 0,02% + 0,05% * Rx

• l Tốc độ đo điện trở: 25µs
• Độ phân giải điện áp lDC: 0,16µV (dưới điều kiện toàn thang đo 10mV)
• Bảng lProbe: 48PIN, bất kỳ định nghĩa nào, tương thích với thiết bị nhập khẩu ESI
• Chuyển động bảng lProbe: điều khiển chương trình máy tính
• Dải đo điện áp: ± 100mV ~ ± 10V Độ phân giải 16bit (các dải khác là tùy chọn)

5. Máy tính và Hệ thống phần mềm

• lSoftware có thể lập trình, có thể linh hoạt thực hiện hoạt động tự động, đáp ứng điều chỉnh điện trở và điều chỉnh chức năng mạch
• Chức năng lDatabase, tất cả dữ liệu điều chỉnh điện trở có thể được ghi vào cơ sở dữ liệu để lưu trữ, với khả năng truy xuất nguồn gốc tốt
• lCó thể điều khiển điện trở bằng điều khiển một chip thủ công và nó cũng có thể được điều chỉnh tự động bằng ma trận liên tục (xử lý chip liên tục)
• l Điều chỉnh điện trở chính xác có thể được thực hiện bằng cách thiết lập phương pháp điều chỉnh điện trở điểm laser
• lTùy theo sự khác biệt của giá trị điện trở ban đầu, có thể chọn các thông số điều chỉnh điện trở khác nhau để thực hiện điều chỉnh điện trở

6. Hệ thống chuyển động cơ học từng bước và lặp lại

• Chế độ di chuyển: hệ thống chuyển động động cơ tuyến tính
• Phạm vi chuyển động: 300mm * 300mm
• Kích thước nền gốm tối đa: 150mm * 150mm
• Độ phân giải lMotion: 1µm
• Lặp lại độ chính xác: ± 1µm
• Độ chính xác định vị: ± 10µm
• Tốc độ tối đa: 1000mm / s (không tải)
• Tăng tốc chuyển động: 1.5G

7. Các chỉ số kỹ thuật khác

• l Phương pháp làm mát: làm mát bằng không khí
• l Điện áp nguồn: 220V AC Áp suất không khí: <0,4MPa Công suất tiêu thụ toàn bộ máy: 2500W

Câu hỏi thường gặp

1. Q: Bạn có thể cung cấp các dịch vụ ở nước ngoài?

A: Kỹ sư có thể phục vụ ở nước ngoài.

2.Q:Làm thế nào để sử dụng máy?

MỘT:Trước khi gửi bao bìmáy cho bạn, chúng tôi sẽ cài đặt nó và kiểm tra nó, sau đó đóng gói toàn bộ thiết bị trong một hộp gỗ, vì vậy bạn không cần phải cài đặt nólại,

3.Q:Kiểm tra bao bì Trước khi giao hàng?

MỘT:chúng tôi chắc chắn 100% máy kiểm tra thí nghiệm sẽ bình thường không có vấn đề gì.

4.Q:Thời gian bảo hành là gì?

MỘT:Bảo hành một năm cho toàn bộ máy.

5.Q:Thời hạn thanh toán là gì?

MỘT:Chấp nhận L / C hoặc TT.

6.Q:Là gìthời gian giao hàng?

MỘT:15-20 ngày sau khi nhận được tiền đặt cọc.Liên hệ: dịch vụ trực tuyến 7 * 24 giờ Nếu bạn cần đóng gói khácvật liệu / sản phẩm hoặc có bất kỳ câu hỏi nào về máy đóng gói, vui lòng gửi email cho tôi hoặc gọi cho chúng tôi.
